                                                   A Eletrônica Lamb tem uma variedade de Cabos :Conheça a linha de cabos

                                         Qualidade ISO 9001  KMP RFS            AUDIOFLEX        E     RADIOFLEX




FIOS E CABOS :O que é a família de produtos Audioflex?

Fios paralelo bicolor para sonorização, cabos PP e toda linha de áudio para microfones.

FIOS E CABOS PARA ANTENAS DE TV, CFTV, VÍDEO COMPOSTO, VGA E SVGA, RGB :
Fios 300 ohms e Cabos Coaxiais 75 ohms KMP RFS e outras marcas popular.

  Montamos seu cabo para projetor ao computador do seu PCde diversos comprimentos.
 SVGA x DB 15   SVGD x CONECTOR DVI,  ADAPTADOR DVI X DB 15

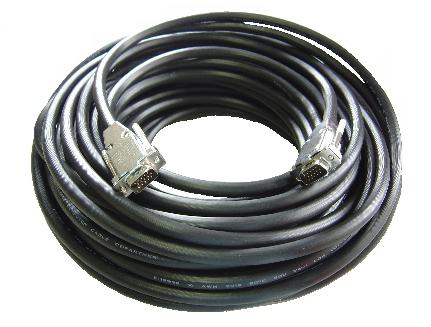

   CABO  SVGA
• CABEAMENTO DE MONITORES SVGA, XVGA, UXGA E PROJETORES, MULTIMÍDIA,
• SISTEMA DE HOME THEATER, SALAS DE VÍDEO CONFERÊNCIA E AUDITÓRIOS.
• Secção: 5 RF 0,08mm2 + 4 x 0,14mm2 + 7/0,200mm Estanhado Flexivel



           CABO SVGA DB 15, CONECTOR DB 15 SVGA

FIOS E CABOS PARA INFORMÁTICA, REDE DE COMPUTADORES, CÂMERAS EM ELEVADORES,CENTRAIS TELEFONICAS :
Cabos AF lam 4P ( par trançado ) , RF 75  e RG 58, RG 59.

RG 59 75 ohms

CABOS PARA RADIOCOMUNICAÇÃO, RADIODIFUSÃO E WERILLES :
RG 58, RGC 58, RG 213, RGC 213 e toda linha RADIOFLEX E CELFLEX 50 ohms.

RADIOFLEX
Coaxial  RFS
RG-58
RGC-58
RG-213
RGC-213

Tabela dos cabos RADIOFLEX

CABOS Condutor
Interno
fios X Ømm
Isolação
Ømm
Blindagem Capa
Ømm
C nominal
pF/m
URF máx.
Kv rms
RG-58
Norm MIL
Cobre estanhado
19 x 0,18 x 0,9
PE
2,9
Trança de
Cobre
estanhado
PVC
5,0
101 1,9
RGC-58 Cobre nu
1,0
PE
expanso
2,95
Capa Aluminizada
+ malha Cu
PE
5,0
82 0,5
RG-213 Cobre nu
7 x 0,75 x 2,2
PE
7,2
Trança de
Cobre nu
PVC
10,3
101 4,5
RGC-213 Cobre nu
2,6
PE
expanso
7,2
Capa Aluminizada
+ malha Cu
PE
10,3
82 0,5

Atenuação nominal em dB para 100 metros de cabo

Mhz

10

50

100

200

400

800

1000

RG-58

4.8

10.9

15.6

24

34

50

56

RGC-58

3.4

7

10

14.2

20.6

30.8

35.4

RG-213

2

4.6

6.9

10.2

15.2

23

27.3

RGC-213

1.8

3.2

4.5

6.7

9.9

15.0

16.9

Aprenda a cortar o seu cabo na medida !

  Cabos de Equipamentos Transceptores, devem sempre estar cortados na frequência certa
  pois assim garantimos uma Relação de Onda Estacionaria (ROE) baixa nos equipamentos.
  Segue-se como norma geral usar múltiplos de 1/2 onda (não fracionados).
  O cálculo para se chegar ao múltiplo de 1/2 onda, para uma frequência qualquer é a seguinte:


Onde:

Múltiplo de 1/2 onda = Resultado em metros
Velocidade da luz =
300.000 Km/seg
Frequência = Frequencia média em Khz
Fator de velocidade (do cabo) :  Escolha o fator correspondente abaixo
                                                    RG-58 e RG-213      =   0,67
                                                    RGC-58 e RGC-213  =  0,82

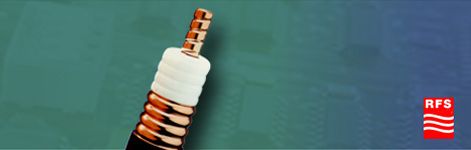

CELLFLEX
Veja características dos cabos CELFLEX ( Clique aqui )
Coaxial CELLFLEX
CABO KMP RFS BRASIL CELLFLEX 1/4"
CABO KMP RFS BRASIL CELLFLEX 1/2"
CABO KMP RFS BRASIL CELLFLEX 7/8"
CABO KMP RFS BRASIL CELLFLEX 5/8"
CABO KMP RFS BRASIL CELLFLEX 1 5/8"

CABOS RADIOFLEX CELLFLEX KMP RFS BRASIL (Cabos para
transmissão antenas de radio AM, FM,  TV, VHF , UHF )


CABOS RADIOFLEX KMP RFS BRASIL
( Radiocominicação,Informatica,Vídeo RF, CFTV,Telefonia, Stúdio,Wirelles,Celular,Radiodifusão,Dados,Automação).

CABOS AUDIOFLEX KMP RFS BRASIL( AUTOMAÇÃO EM POSTOS DE GASOLINA, DADOS,
AUDIO, STÚDIO, MICROFONES ).
AF 2 X 26, AF 2 X 22, AF 2 X 20, AF 2 X 18, AF CONTROL E AF LAN.

 FIOS E CABOS ELETRICOS :
Toda a linha de fios para instalação elétrica , Fios paralelo e Cabos PP.

LINHA AUDIOFLEX             CLIQUE AQUI E VEJA FOTO DE TODA LINHA DOS CABOS AUDIOFLEX ABAIXO.

código descrição                                                         código  descrição

412.023 AF                1 x 26  awg   (T)              416.001 AFL                         1p x 0,22  mm2   (AL)
412.007 AF                2 x 20  awg   (T) 412.083 AF-sonorização     1p x 22    awg (T) AL
412.022 AF                2 x 22  awg   (T) 412.089 AF-sonorização     1c x 22    awg  (T) AL
412.064 AFP              2 x 22  awg   (T)
412.024 AF                2 x 26  awg   (T) 416.048 AF-LAN (FTP)        4p x 24   awg  CAT.5
412.043 AF                3 x 18  awg   (T)
412.046 AF                4 x 18  awg   (T) 417.021 AF-instrumentação 1p x 1,00 mm2
412.075 AF                4 x 20  awg   (T) 417.022 AF-instrumentação 1p x 1,50 mm2
412.047 AF                4 x 22  awg   (T) 417.004 AF-control                1p x 16    awg  (AL) (SD)
402.035 AF                4 x 26  awg   (E) 417.010 AF-control                2p x 1,00  mm2 (B.I.C.)
412.074 AF                4 x 26  awg   (T) 417.017 AF-control                2p x 1,50  mm2 (B.I.C.)
412.078 AF                7 x 22  awg   (T) 417.002 AF-control                1T x 1,00 mm2 (AL) (CD)
412.042 AF                7 x 26  awg   (T) 417.006 AF-control                1T x 1,50 mm2 (AL) (CD)
417.011 AF-control                4p x 1,00 mm2 (B.I.C.)
413.017 AFD            1p x 18  awg  (AL) 417.018 AF-control                4p x 1,50 mm2 (B.I.C.)
413.057 AFD            1p x 20  awg  (AL) 417.012 AF-control                6p x 1,00 mm2 (B.I.C.)
413.015 AFD            1p x 22  awg  (AL) 417.019 AF-control                6p x 1,50 mm2 (B.I.C.)
413.034 AFD            1p x 24  awg  (AL) 417.013 AF-control                8p x 1,00 mm2 (B.I.C.)
413.001  AFD            2p x 22  awg  (AL) 417.020 AF-control                8p x 1,50 mm2 (B.I.C.)
413.035 AFD            2p x 24  awg  (AL) 417.014 AF-control              10p x 1,00 mm2 (B.I.C.)
413.024 AFD            3p x 24  awg  (AL) 417.015 AF-control              12p x 1,00 mm2 (B.I.C.)
413.046 AFD            4p x 22  awg  (AL) 417.016 AF-control              14p x 1,00 mm2 (B.I.C.)

415.053 AFS            1p x 18  awg   (AL) 415.014 AFS            1p x 24  awg   (AL)
415.040 AFS              2 x 20  awg   (AL) 415.041 AFS            2p x 20  awg   (AL)
415.027 AFS            1p x 22  awg   (AL) 415.031 AFS            5p x 22  awg   (AL)





LINHA RADIOFLEX                    CLIQUE AQUI E VEJA FOTO DE TODA LINHA DE CABOS RADIOFLEX ABAIXO.

codigo produto aplicação    legenda
    aa   - antena automotiva

  catv - circuito aberto de tv.

  cftv  - circuito fechado de tv.

  rc     - radio comunicações

  tvc   - tv. a cabo

  tel    - telecomunicações



  401.001 RG 59 catv-cftv-tvc-tel
401.002 RG 213 rc-tel
401.003 RG 11 catv-cftv-tvc-tel
401.004 RG 58 aa-rc-tel
401.012 RF   75  24 awg catv-cftv
401.016 RF   75  0,3 / 1,8 aa-cftv-tel
401.017 RF   75  0,4 / 2,5 catv-cftv-tel
401.021 RF   75  0,8 / 4,8 (DT) catv-tvc-tel
401.041 RGC 213 rc
401.045 RGC 58 aa-rc
401.079 RF    75  0,6 / 3,7 (DT) catv-tel
401.082 RFE  75  0,4 / 2,5 (DT) catv-tel
401.083 RGC 59 catv-cftv-tvc
401.086 RGC  6 catv-cftv-tvc
401.087 RGC 11 catv-cftv-tvc-tel
401.088 RF  174 aa-rc
401.095 RGC   8 rc-tel


                                                      Aprenda a cortar o seu cabo na medida !

                          Cabos de Equipamentos Transceptores, devem sempre estar cortados na frequência certa
                          pois assim garantimos uma Relação de Onda Estacionaria (ROE) baixa nos equipamentos.
                          Segue-se como norma geral usar múltiplos de 1/2 onda (não fracionados).
                          O cálculo para se chegar ao múltiplo de 1/2 onda, para uma frequência qualquer é a seguinte:


Onde:

Múltiplo de 1/2 onda = Resultado em metros
Velocidade da luz =
300.000 Km/seg
Frequência = Frequencia média em Khz
Fator de velocidade (do cabo) :  Escolha o fator correspondente abaixo
                                                    RG-58 e RG-213      =   0,67
                                                    RGC-58 e RGC-213  =  0,82
